Automação na construção de desenhos
No decorrer dos meus trabalhos e ao longo dos anos escrevi rotinas para serem uma ponte entre o Autocad e o desenvolvimento paramétrico. As rotinas estão sendo construídas para os paramétricos (SolidWorks) e o AutoCad também. Extrapolando vou acertar para o Autodesk Inventor, o SolidEdge e o Fusion360.
As tabelas que são a base do desenvolvimento das rotinas vem direto dos softwares paramétricos, tais como o SolidWorks. Isso garante a confiança nos dadoss mostrados
As rotinas ajudam em que?
Muitas operações feitas em desenhos requerem poucas informações. Nessas horas a programação vai ler um arquivo em Excel a depois a execução do comando será feita.Vou citar um exemplo didático. Estou em uma pequena empresa de usinagem e preciso ffabricar uma placa com 4 furos de passagem de um parafuso M10. Nessas condições o SolidWorks me fornece as opções de construção de furos, mas só preciso de 4 furos com uma pequena folga. A rotina pode solucionar facilmente essa questão, ou seja, pelo Excel coloco que os furos terão diâmetro de 10,3mm depois disso o SolidWorks processa a informação e constrói os furos.
SolidWorks - Inventor - Fusion360
Entrada direta no Software
SolidWorks - Inventor - Fusion360

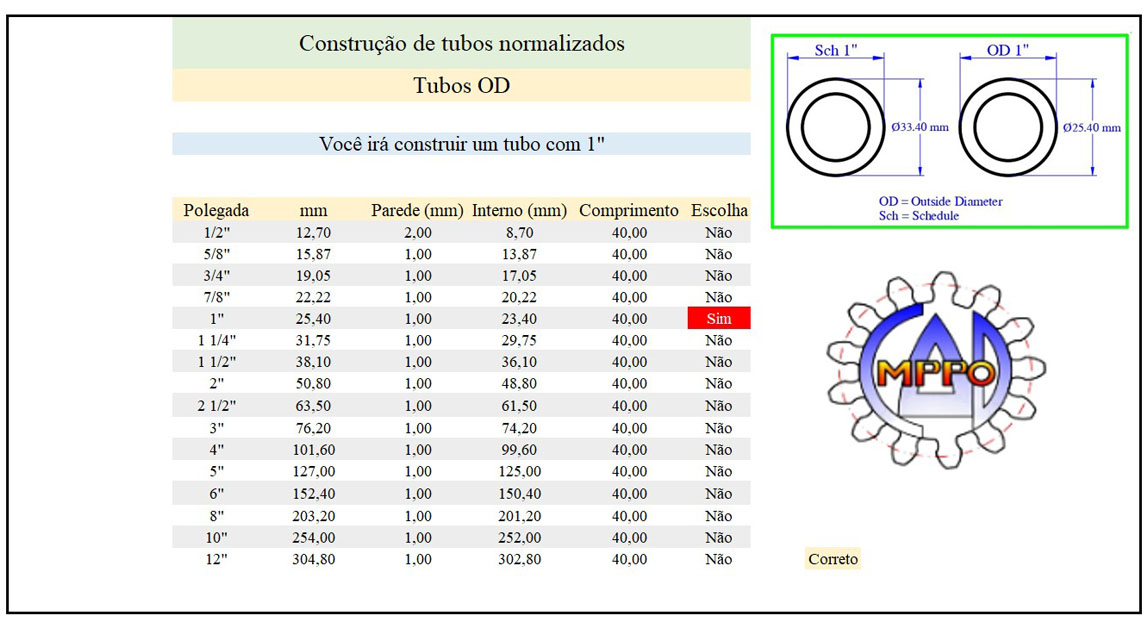

Tubos do tipo OD
SolidWorks - Inventor - Fusion360

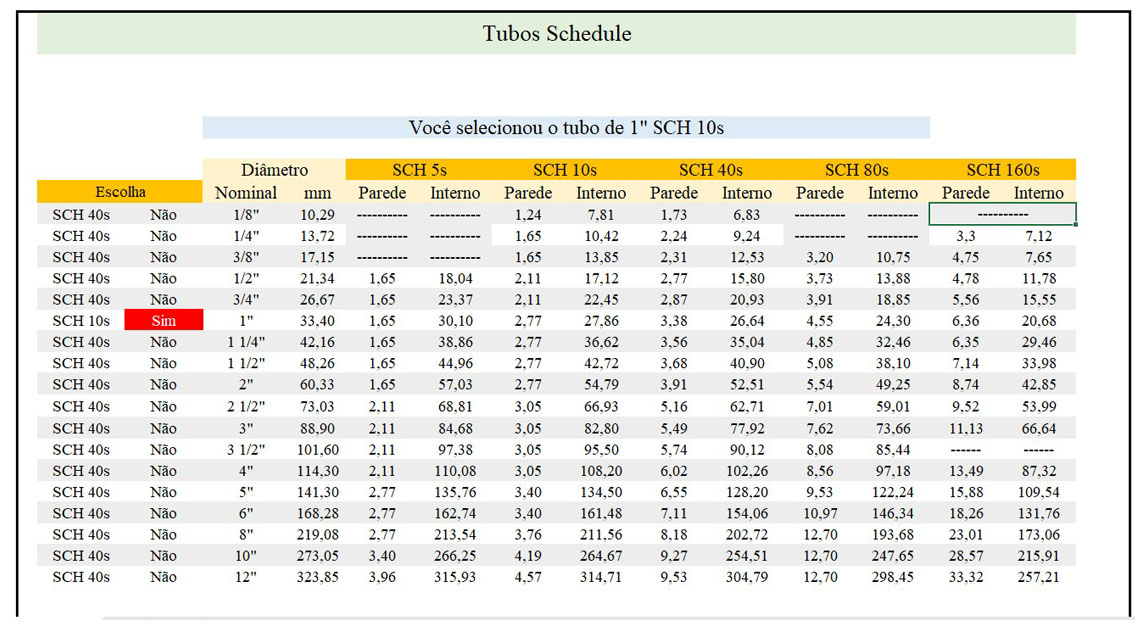

Tubos do tipo Schedule

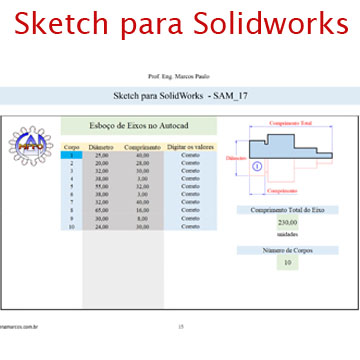

Opção - Sketch vindo do AutoCad
O exemplo acima entra direto no SolidWorks

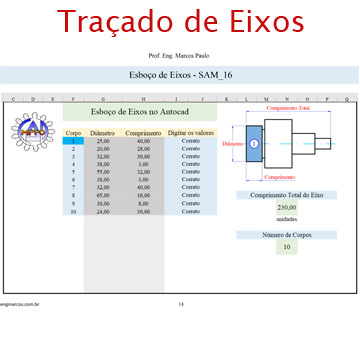

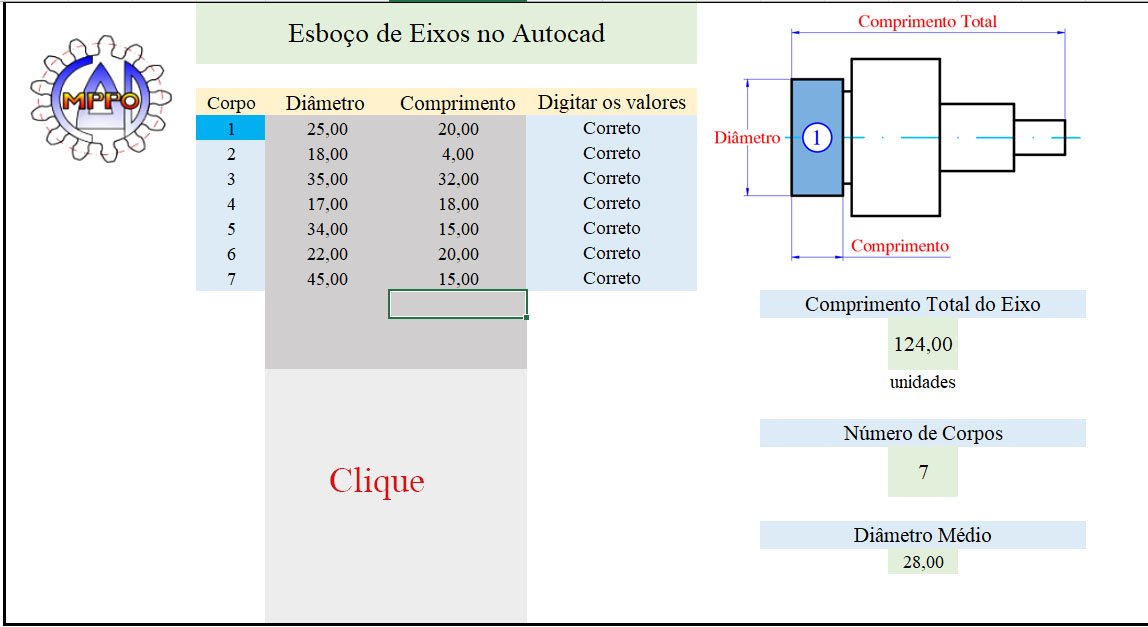

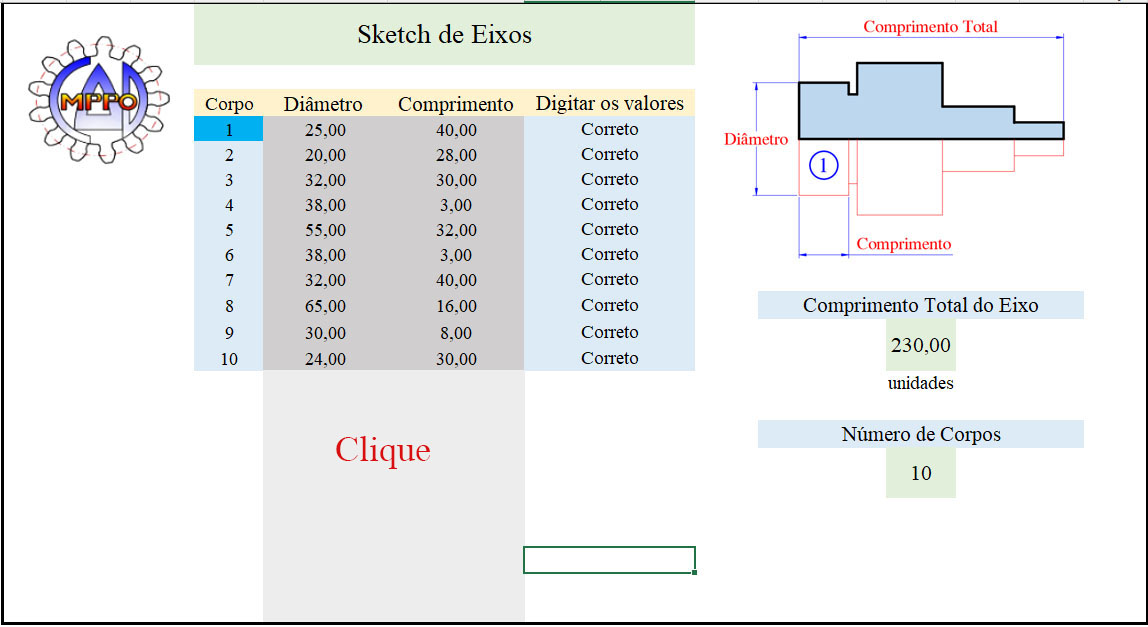

Esboço de Eixos no AutoCad

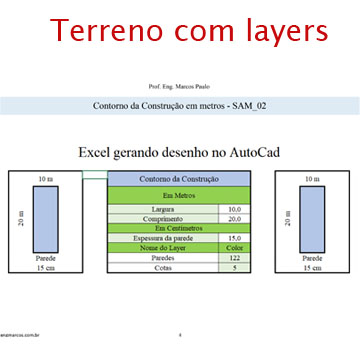

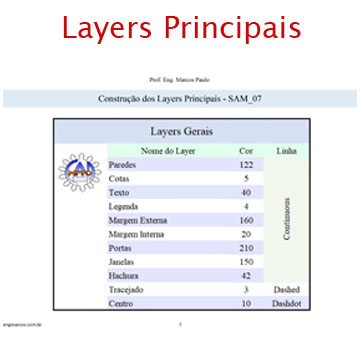

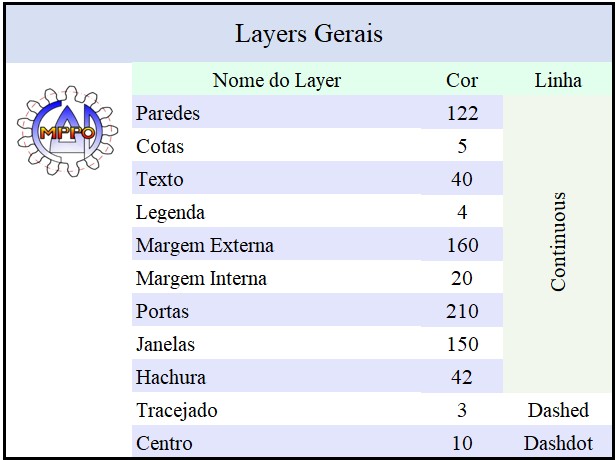

Construção dos Layers no AutoCad

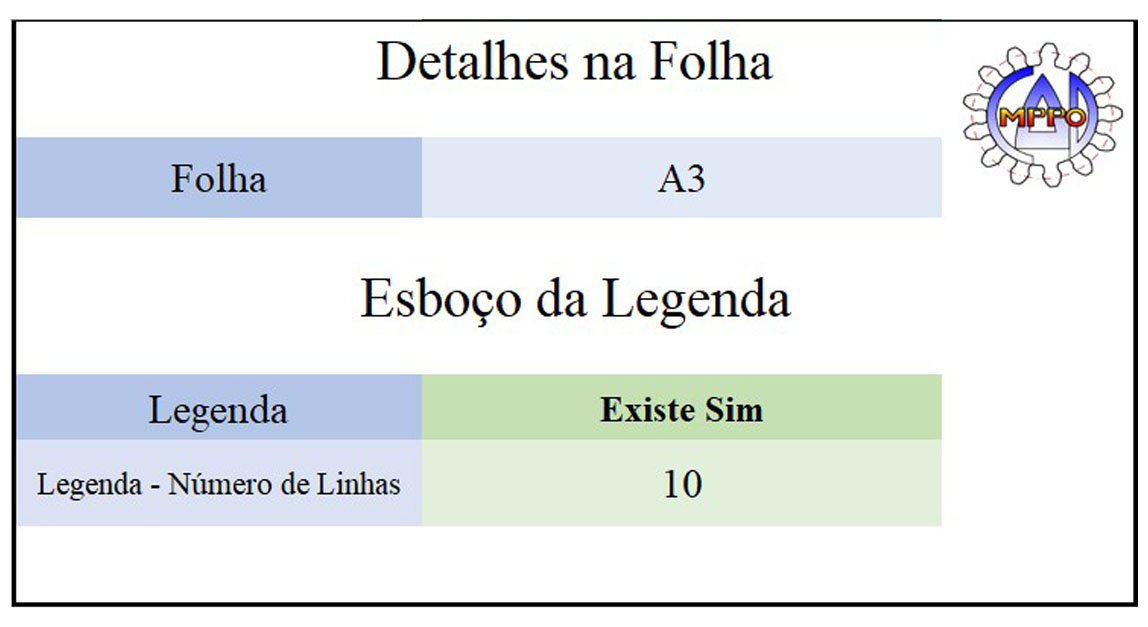

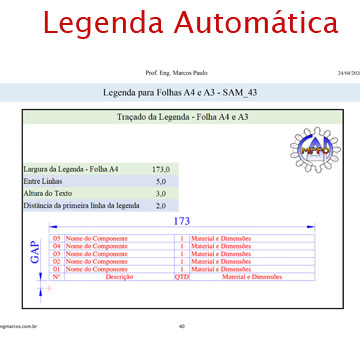

Folhas A4 e A3 com legenda

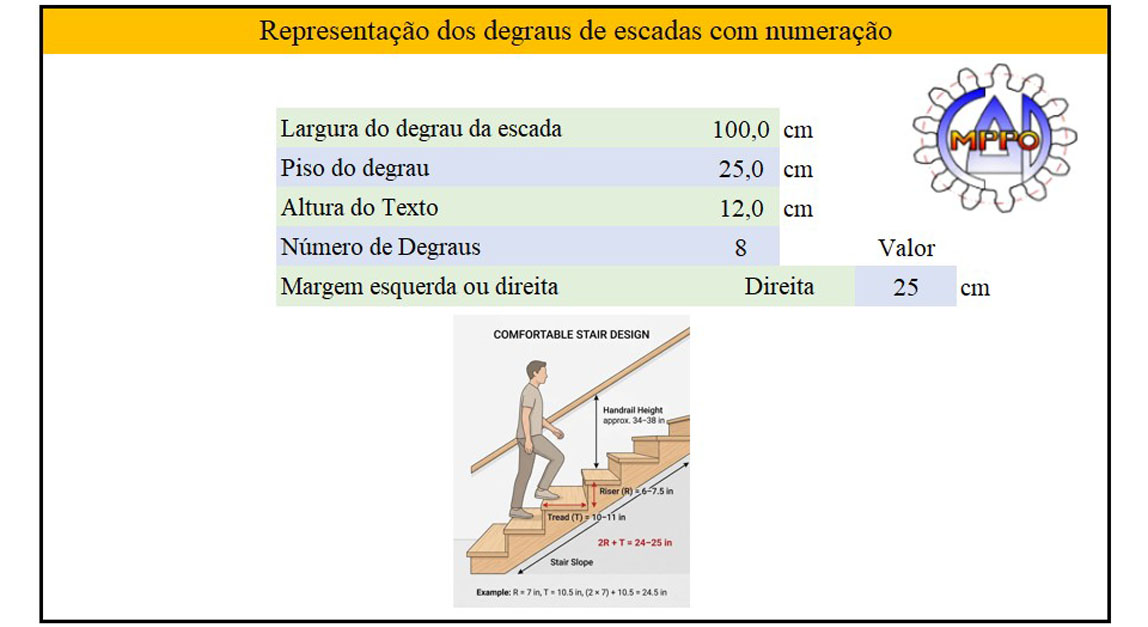

Degraus de escadas numerados

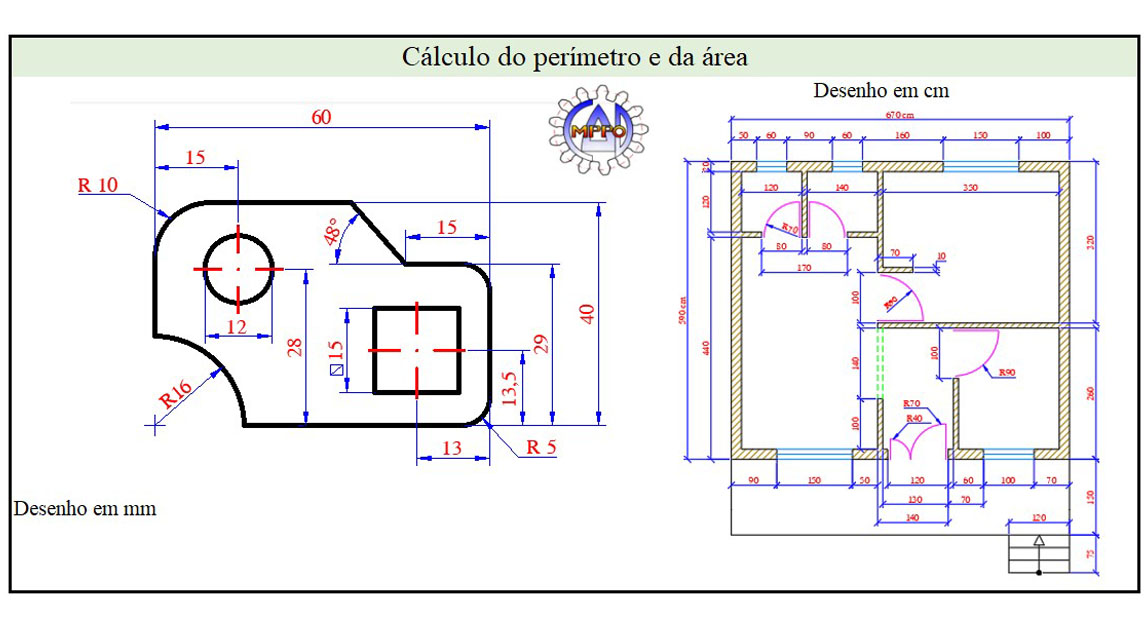

Cálculo da Área
Cálculo do Perímetro
